મોડેલ નં.: DIP16T
બ્રાન્ડ: XL
| વેચાણ એકમો | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

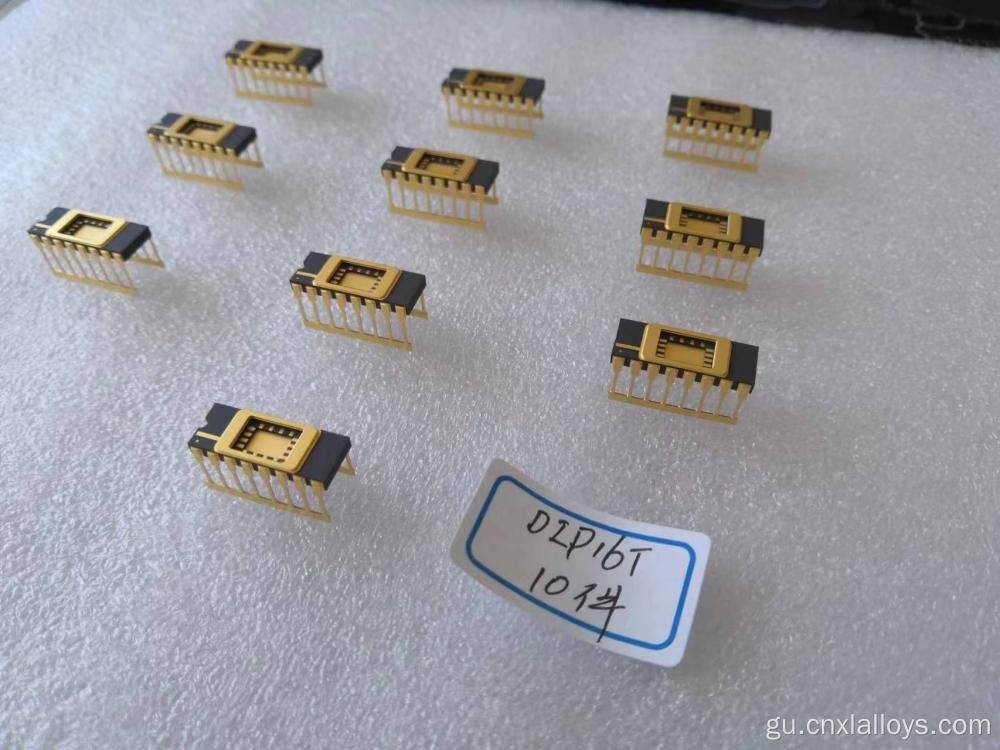

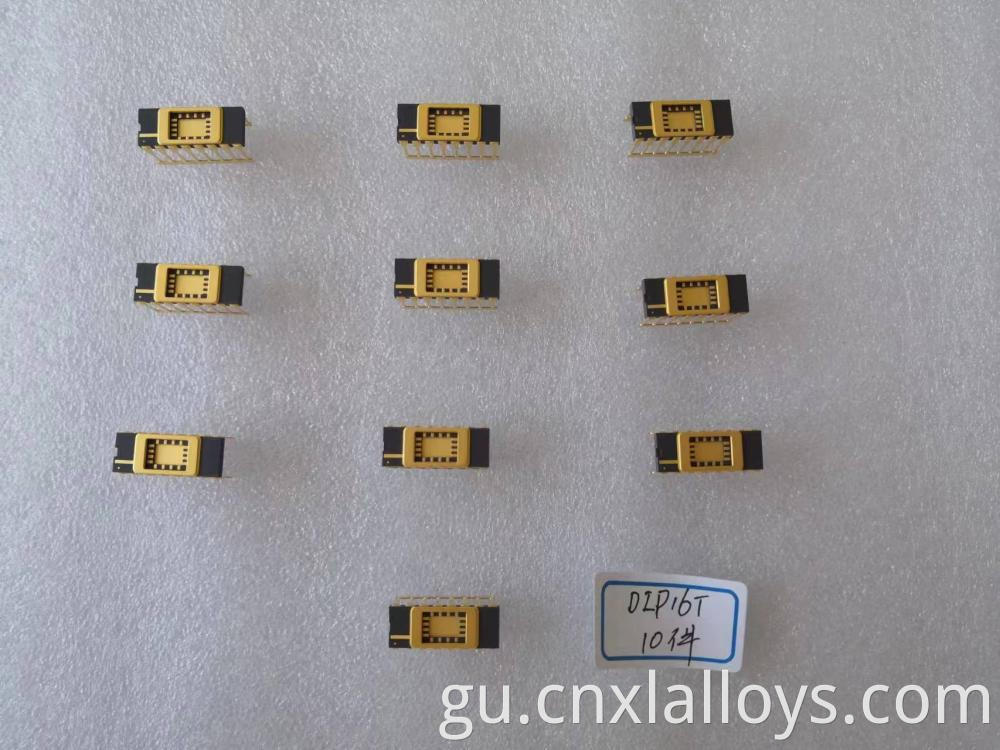

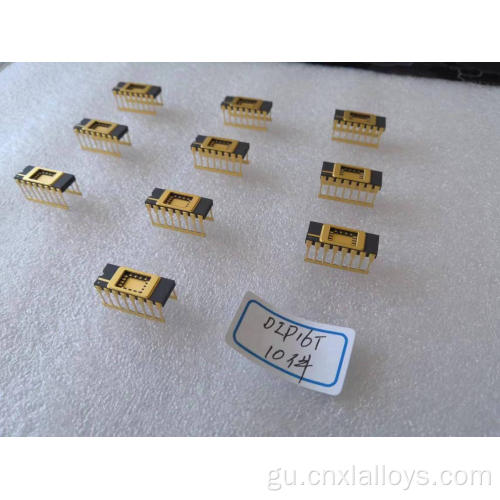

16-પિન સિરામિક ડ્યુઅલ ઇન-લાઇન પેકેજ (સીડીઆઈપી) એ તેની મજબૂતાઈ અને વિશ્વસનીયતા માટે પ્રખ્યાત ક્લાસિક થ્રો-હોલ સોલ્યુશન છે. જ્યારે સરફેસ-માઉન્ટ ટેકનોલોજી આધુનિક ઇલેક્ટ્રોનિક્સ પર પ્રભુત્વ ધરાવે છે, ત્યારે સીડીઆઈપી પ્રોટોટાઇપિંગ, industrial દ્યોગિક નિયંત્રણ અને લાંબા જીવનના ગ્રાહક ઉત્પાદનો માટે આવશ્યક ઘટક રહે છે જ્યાં ટકાઉપણું અને સર્વિસબિલિટી કી છે. અમારા સીડીઆઈપીમાં મલ્ટિ-લેયર સિરામિક બોડી અને કોવર લીડ ફ્રેમ છે, જે સીમ વેલ્ડીંગ અથવા સોલ્ડર સીલિંગ દ્વારા સાચી હર્મેટિક સીલ માટે પરવાનગી આપે છે. આ બંધ સંકલિત સર્કિટ માટે અપ્રતિમ સુરક્ષા પ્રદાન કરે છે, જે લાંબા ગાળાની, સ્થિર કામગીરીની માંગણી કરતી કોઈપણ એપ્લિકેશન માટે અમારા સિરામિક પેકેજોને પ્રમાણભૂત પ્લાસ્ટિક ડીપ્સ પર શ્રેષ્ઠ પસંદગી બનાવે છે.
અમારા સીડીઆઈપી -16 પેકેજો ચોક્કસ પરિમાણીય ધોરણો માટે બનાવવામાં આવે છે.
| Parameter | Specification (Model: DIP16T) |
|---|---|
| Lead Count | 16 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 7.62 mm (0.300 inch) |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Die Cavity Dimensions (A x B) | 9.04 mm x 5.57 mm |
| Overall Dimensions (C x D) | 20.32 mm x 7.40 mm |
| Sealing Method | Au-Sn Solder Seal or Parallel Seam Weld |
સીડીઆઈપીનો મૂળભૂત ફાયદો એ તેની હર્મેટિકલી સીલ કરવાની ક્ષમતા છે. આ આઇસીને ભેજ, કાટ અને દૂષણોથી સુરક્ષિત કરે છે, દાયકાઓથી સ્થિર કામગીરીની ખાતરી કરે છે - એક સ્તરનું રક્ષણ જે પ્લાસ્ટિક પેકેજો પ્રદાન કરી શકતા નથી.
થ્રો-હોલ ડિઝાઇન અને મોટી 2.54 મીમી પિચ સીડીઆઈપીને હેન્ડલ કરવા માટે સરળ બનાવે છે, બ્રેડબોર્ડ્સ પર પ્રોટોટાઇપ અને મેન્યુઅલી સોલ્ડર અથવા રિપેર. તેઓ સોકેટ્સ સાથે પણ સુસંગત છે, આઇસીએસના સરળ રિપ્લેસમેન્ટ અને અપગ્રેડ કરવાની મંજૂરી આપે છે.
એલ્યુમિના સિરામિક બોડીમાં પ્લાસ્ટિક કરતા નોંધપાત્ર રીતે વધુ સારી થર્મલ વાહકતા હોય છે, જે આઇસીમાંથી ગરમીને વિખેરવામાં અને સ્થિર operating પરેટિંગ તાપમાન જાળવવામાં મદદ કરે છે.
કઠોર સિરામિક બોડી અને મજબૂત કોવર લીડ્સ એક અત્યંત ટકાઉ પેકેજ બનાવે છે જે શારીરિક તાણ અને કઠોર વાતાવરણ માટે પ્રતિરોધક છે.
Q1: સિરામિક ડીઆઈપી (સીડીઆઈપી) અને પ્લાસ્ટિક ડૂબ (પીડીઆઈપી) વચ્ચેનો પ્રાથમિક તફાવત શું છે?
એ 1: મુખ્ય તફાવત એ હર્મેટિસિટી છે. સીડીઆઈપીને હર્મેટિકલી સીલ કરી શકાય છે, જેનાથી તે ભેજ અને દૂષણો માટે અભેદ્ય બને છે. પીડીઆઈપી હર્મેટિક નથી અને ભેજવાળી પરિસ્થિતિઓમાં સમય જતાં અધોગતિ કરશે. સીડીઆઈપીનો ઉપયોગ ઉચ્ચ-વિશ્વસનીયતા એપ્લિકેશનો માટે થાય છે, જ્યારે પીડીઆઈપી સામાન્ય હેતુવાળા ગ્રાહક ઇલેક્ટ્રોનિક્સ માટે છે.
Q2: ડૂબવું પેકેજ માટે "સાઇડ-બ્રેઝ્ડ" નો અર્થ શું છે?
એ 2: એક બાજુ-બ્રેઝ્ડ ડૂબવું એ પ્રીમિયમ બાંધકામ છે જ્યાં લીડ ફ્રેમ સિરામિક પેકેજ બોડીની બાજુઓ પર બ્રેઝ કરવામાં આવે છે, તેના બદલે સ્તરો ("સેન્ડવિચ" શૈલી) માં જડિત થવાને બદલે. આ ઘણીવાર મજબૂત લીડ જોડાણ અને id ાંકણ સીલિંગ માટે ચપળ સપાટી આવે છે.
Q3: શું આ પેકેજો સ્વચાલિત એસેમ્બલી માટે યોગ્ય છે?
એ 3: હા, સીડીઆઈપી સ્વચાલિત થ્રુ-હોલ ઇન્સરેશન ઇક્વિપમેન્ટ (અક્ષીય નિવેશ) અને મોટા પ્રમાણમાં ઉત્પાદનમાં ઉપયોગમાં લેવામાં આવતી વેવ સોલ્ડરિંગ સિસ્ટમ્સ સાથે સુસંગત છે.
