મોડેલ નં.: DIP24
બ્રાન્ડ: XL
Place Of Origin: China
| વેચાણ એકમો | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

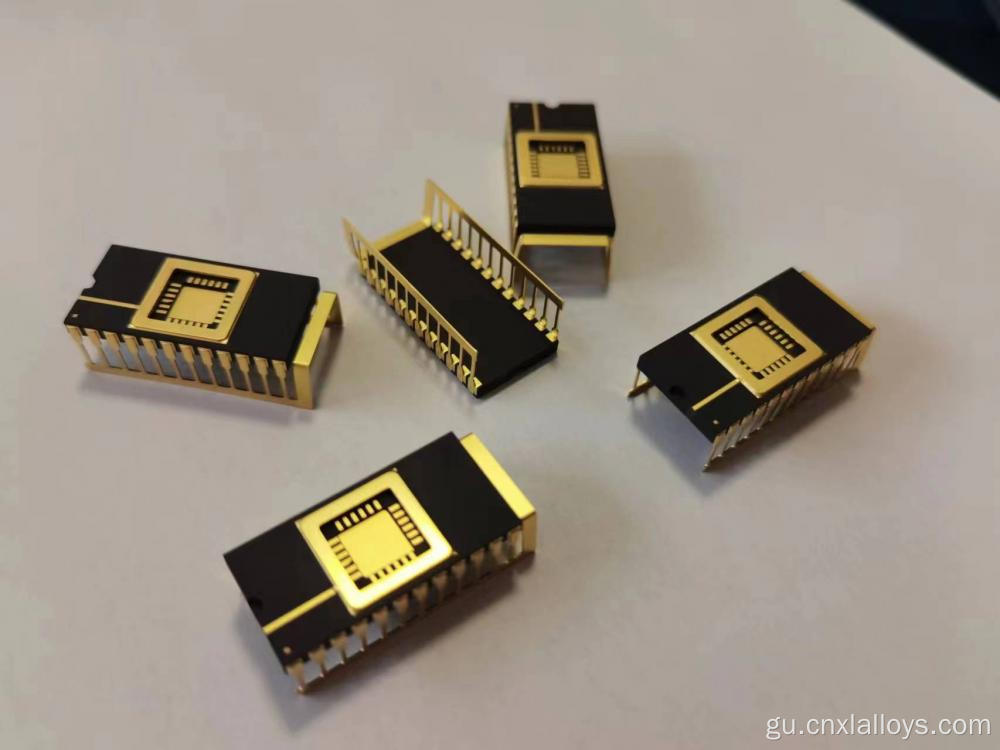

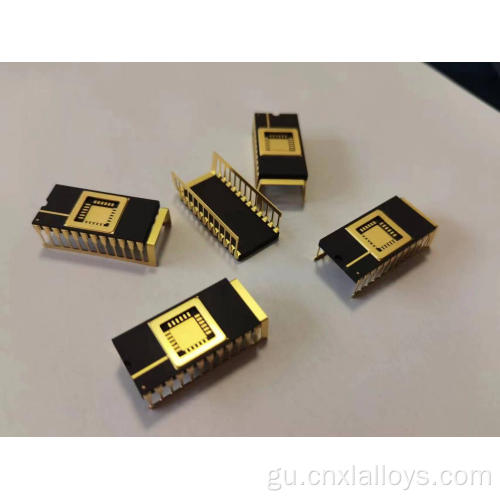

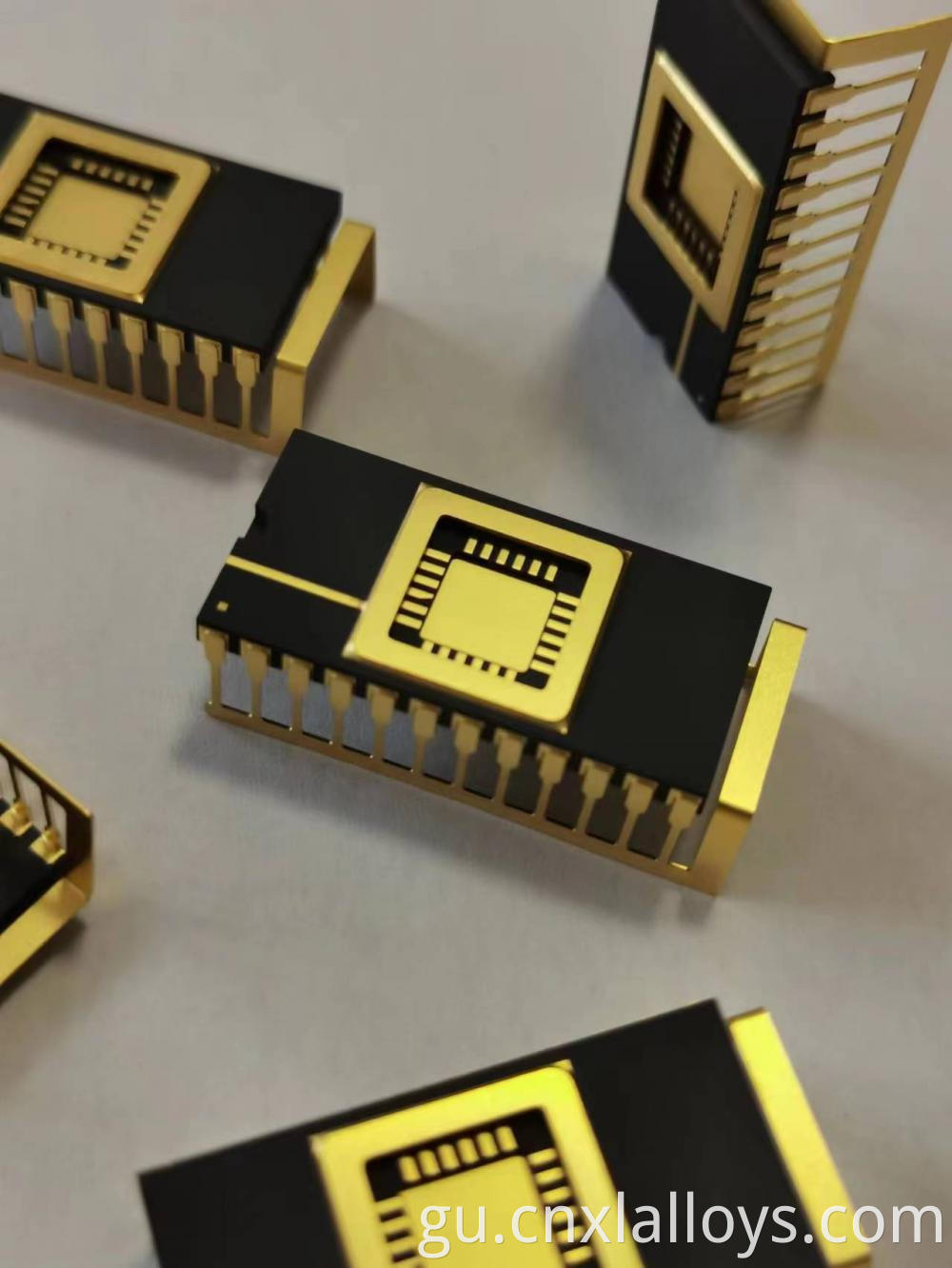

24-પિન સિરામિક ડ્યુઅલ ઇન-લાઇન પેકેજ (સીડીઆઈપી) એ માઇક્રોકન્ટ્રોલર્સ, ઇપ્રોમ્સ અને વિશિષ્ટ ઇન્ટરફેસ ચિપ્સ જેવા વધુ જટિલ સંકલિત સર્કિટ્સ માટે આવાસ માટે-હોલ સોલ્યુશન દ્વારા ઉચ્ચ-વિશ્વસનીયતા છે. એક મજબૂત મલ્ટિ-લેયર સિરામિક બોડી અને હર્મેટિકલી સીલ યોગ્ય ડિઝાઇનથી બનેલ, સીડીઆઈપી -24 તેના પ્લાસ્ટિકના સમકક્ષોની તુલનામાં શ્રેષ્ઠ સુરક્ષા અને થર્મલ પ્રદર્શન પ્રદાન કરે છે. તે industrial દ્યોગિક, એરોસ્પેસ અને લાંબા જીવનની વ્યાપારી પ્રણાલીઓની એપ્લિકેશનો માટેનું ઉદ્યોગ ધોરણ છે જ્યાં ઉપકરણની નિષ્ફળતા કોઈ વિકલ્પ નથી. તેના વપરાશકર્તા-મૈત્રીપૂર્ણ થ્રુ-હોલ ફોર્મેટ પણ તેને પ્રોટોટાઇપ અને સિસ્ટમો માટે આદર્શ બનાવે છે જેને ફીલ્ડ સર્વિસબિલિટીની જરૂર પડી શકે છે.
અમારા સીડીઆઈપી -24 પેકેજો પરિમાણો અને ગુણવત્તા માટે કડક જેઈડીઇસી ધોરણોનું પાલન કરે છે.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
અમારા સીડીઆઈપી -24 નો મુખ્ય ફાયદો એ સાચી હર્મેટિક સીલ છે, જે એકીકૃત સર્કિટને ભેજ, ભેજ અને હવાયુક્ત દૂષણોથી અલગ કરે છે. સિરામિક આઇસી પેકેજિંગ માટે આ ગોલ્ડ સ્ટાન્ડર્ડ છે અને લાંબા ગાળાની વિશ્વસનીયતા માટે જરૂરી છે.
સિરામિક બાંધકામ આઇસીમાંથી ગરમીને વિખેરવા માટે નીચા થર્મલ પ્રતિકાર માર્ગ પ્રદાન કરે છે, સ્થિર કામગીરીની ખાતરી કરે છે અને ઓવરહિટીંગને કારણે કામગીરીના અધોગતિને અટકાવશે.
થ્રો-હોલ ડિઝાઇન સોકેટિંગ માટે યોગ્ય છે, જે આઇસીને અપગ્રેડ્સ, સમારકામ અથવા રિપ્રોગ્રામિંગ (ઇપ્રોમ્સના કિસ્સામાં) માટે સરળતાથી દૂર કરવા અને ફેરબદલ કરવાની મંજૂરી આપે છે. આ વિકાસને સરળ બનાવે છે અને અંતિમ ઉત્પાદનનું જીવન વિસ્તૃત કરે છે.
કઠોર સિરામિક બોડી અને મજબૂત ધાતુના લીડ્સનું સંયોજન એક પેકેજ બનાવે છે જે નોંધપાત્ર યાંત્રિક તાણ, આંચકો અને કંપનનો સામનો કરી શકે છે, જે તેને કઠોર industrial દ્યોગિક વાતાવરણ માટે યોગ્ય બનાવે છે.
સીડીઆઇપી -24 એ નિર્ણાયક ઘટકોની વિશાળ શ્રેણી માટે ગો-ટુ પેકેજ છે:
અમે તમારા વિશિષ્ટ આઇસીના પ્રભાવને ize પ્ટિમાઇઝ કરવા માટે મલ્ટિ-લેયર સિરામિક બોડીમાં કસ્ટમ આંતરિક રૂટીંગ અને ગ્રાઉન્ડ પ્લેન કનેક્શન્સ પ્રદાન કરી શકીએ છીએ. અમે ઉત્પન્ન કરીએ છીએ તે દરેક પેકેજ વિશ્વસનીયતા અને પ્રદર્શન માટેના અમારા ઉચ્ચ ધોરણોને પૂર્ણ કરે છે તેની ખાતરી કરવા માટે કડક ગુણવત્તા ચકાસણીને આધિન છે.
Q1: 0.300 "અને 0.600" વિશાળ ડૂબવું વચ્ચે શું તફાવત છે?
એ 1: આ પિનની બે પંક્તિઓ વચ્ચેના અંતરનો સંદર્ભ આપે છે. નાના પિન કાઉન્ટ ડિપ્સ (20 પિન સુધી) ઘણીવાર "સાંકડી" 0.300 "અંતરનો ઉપયોગ કરે છે, જ્યારે આ 24-પિન સંસ્કરણ જેવા મોટા પિન કાઉન્ટ ડિપ્સ પેકેજની અંદર મોટા મૃત્યુને સમાવવા માટે" વિશાળ "0.600" અંતરનો ઉપયોગ કરે છે.
Q2: શું આ પેકેજો યુવી-ઇરેસેબલ ઇપ્રોમ્સ માટે વિંડો સાથે ખરીદી શકાય છે?
એ 2: હા. આ પેકેજ શૈલી id ાંકણમાં એકીકૃત ક્વાર્ટઝ વિંડો સાથે પ્રખ્યાત ઉપલબ્ધ છે, જે ઇપ્રોમ ડાઇને ફરીથી પ્રોગ્રામિંગ માટે અલ્ટ્રાવાયોલેટ લાઇટથી ભૂંસી નાખવાની મંજૂરી આપે છે. ઓર્ડર આપતી વખતે કૃપા કરીને આ આવશ્યકતાનો ઉલ્લેખ કરો.
Q3: આ પેકેજોને સોલ્ડર કરવાની શ્રેષ્ઠ રીત કઈ છે?
એ 3: મોટા પ્રમાણમાં ઉત્પાદન માટે, વેવ સોલ્ડરિંગ એ સૌથી સામાન્ય અને કાર્યક્ષમ પદ્ધતિ છે. પ્રોટોટાઇપિંગ અથવા સમારકામ કાર્ય માટે, તાપમાન-નિયંત્રિત સોલ્ડરિંગ આયર્ન સાથે મેન્યુઅલ સોલ્ડરિંગ સંપૂર્ણપણે સ્વીકાર્ય છે. તેમના મજબૂત બાંધકામને કારણે, સીડીઆઈપીએસ મેન્યુઅલ સોલ્ડરિંગ પ્રક્રિયાઓથી ખૂબ સહનશીલ છે.
