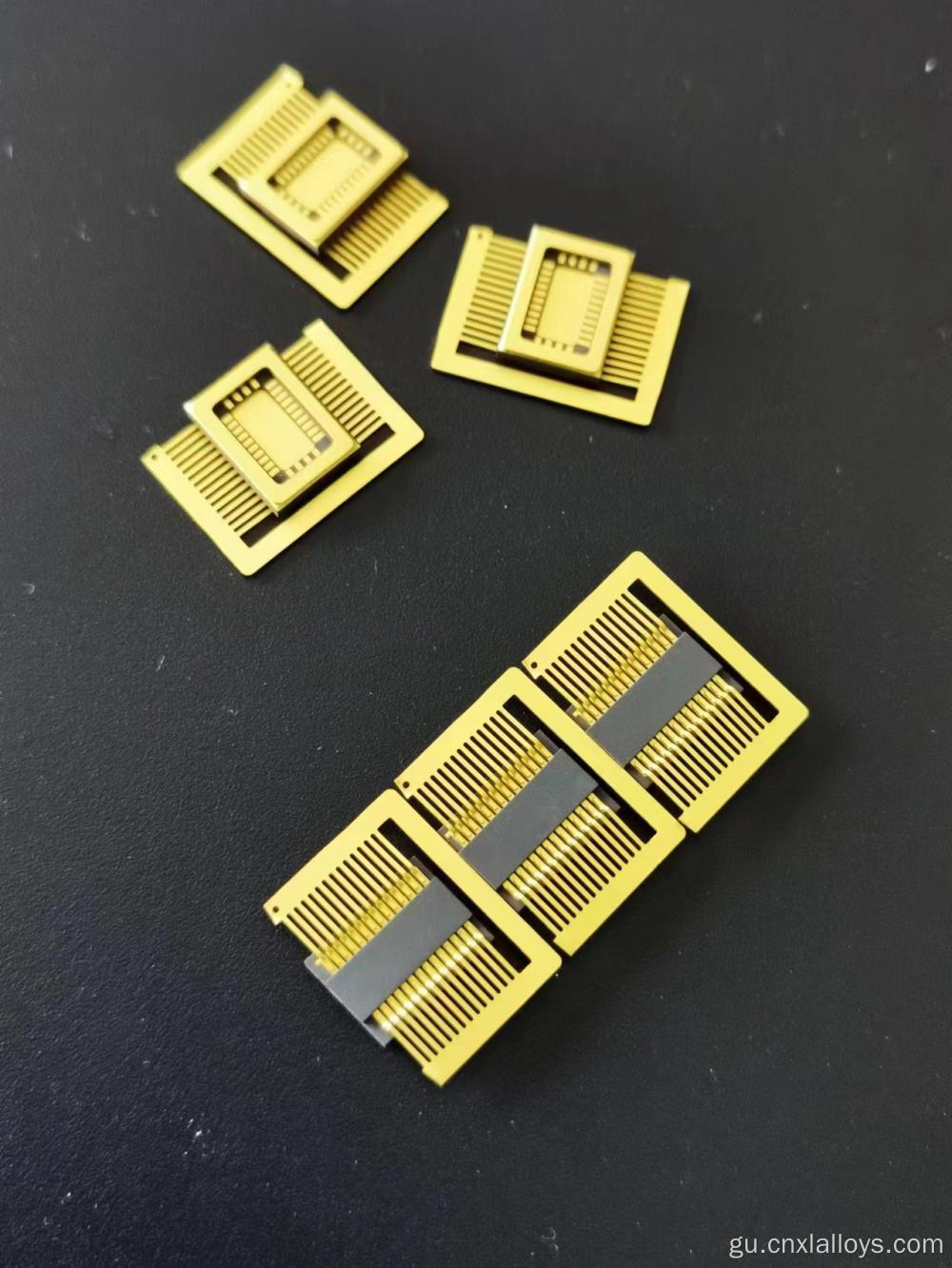

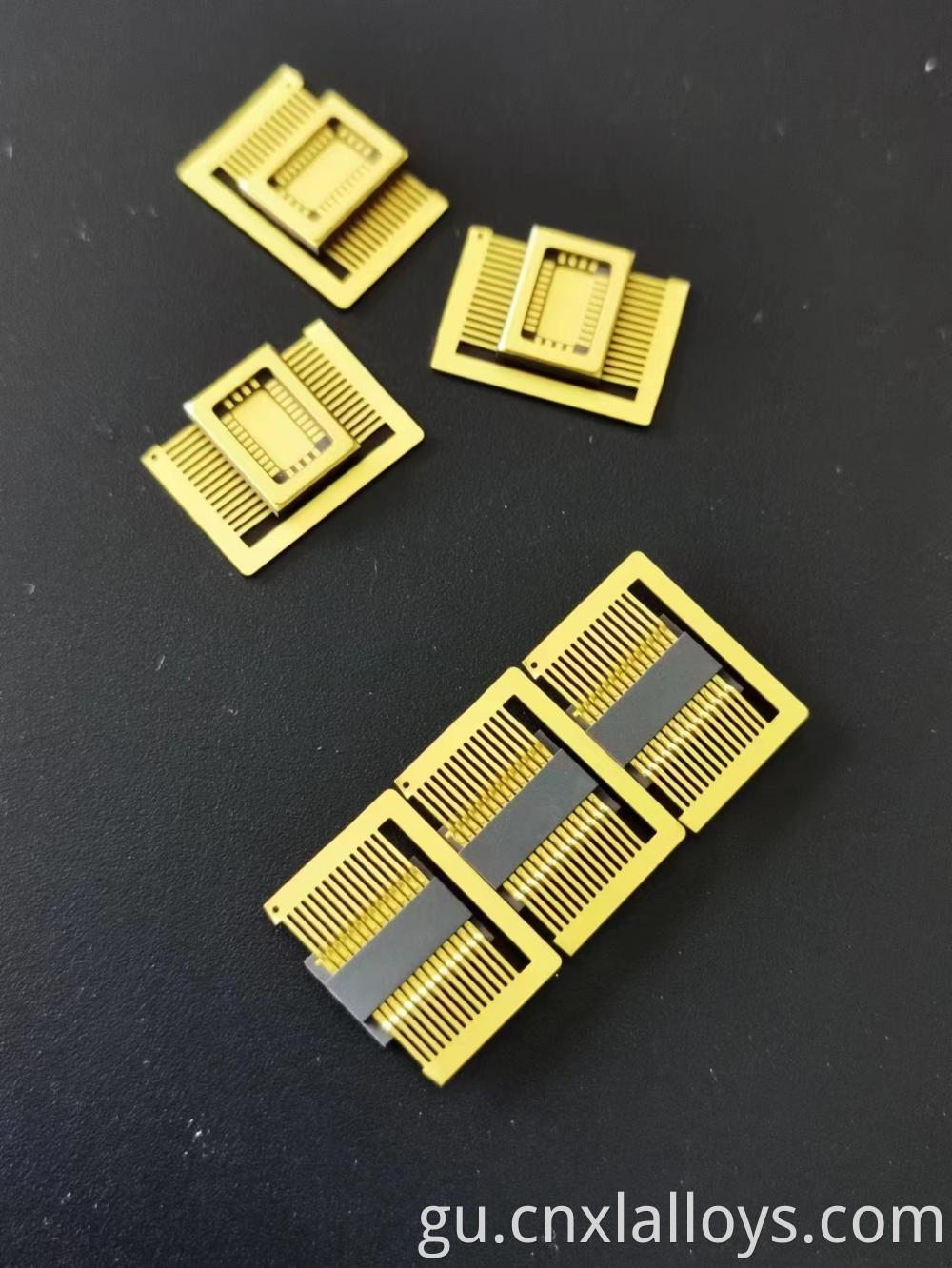

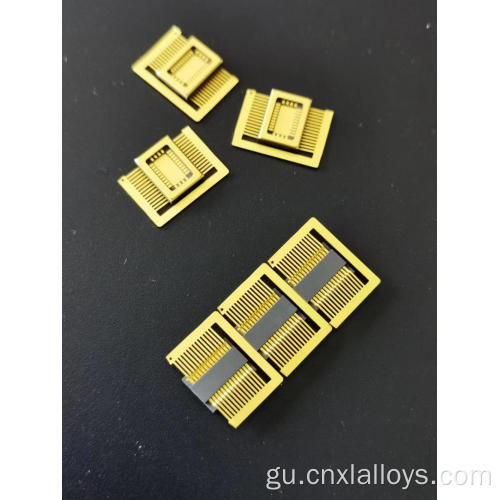

સિરામિક સ્મોલ આઉટલાઇન પેકેજ (સીએસઓપી) હર્મેટિક સિરામિક બિડાણની અપ્રતિમ વિશ્વસનીયતા સાથે સપાટી-માઉન્ટ તકનીકના અવકાશ-બચત લાભોને જોડે છે. અમારું સીએસઓપી -28 એ 28-લીડ પેકેજ છે જે ઉચ્ચ પ્રદર્શન એનાલોગ, મિશ્ર-સિગ્નલ અને ડિજિટલ આઇસી માટે રચાયેલ છે જેને મજબૂત પર્યાવરણીય સંરક્ષણ અને ઉત્તમ થર્મલ સ્થિરતાની જરૂર હોય છે. ટકાઉ સોલ્ડર સાંધા અને મલ્ટિ-લેયર એલ્યુમિના બોડી માટે સુસંગત ગુલ-વિંગ લીડ્સ દર્શાવતા, આ પેકેજ ઓટોમોટિવ, industrial દ્યોગિક અને ટેલિકમ્યુનિકેશન્સ ક્ષેત્રોમાં અરજીઓની માંગ માટે પ્રીમિયર પસંદગી છે. તે માનક પ્લાસ્ટિક સોઇક પેકેજો પર વિશ્વસનીયતા અને પ્રદર્શનમાં નોંધપાત્ર અપગ્રેડ પ્રદાન કરે છે.
અમારા સીએસઓપી -28 પેકેજો ચોકસાઇ અને વિશ્વસનીયતા માટે એન્જિનિયર છે.
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
નાના રૂપરેખા અને ફાઇન પિચ ઉચ્ચ-ઘનતાવાળા પીસીબી લેઆઉટને મંજૂરી આપે છે, ડીપ્સ જેવા થ્રો-હોલ પેકેજોની તુલનામાં નાના ઉત્પાદનના પગલામાં વધુ કાર્યક્ષમતાને સક્ષમ કરે છે.
સાચી હર્મેટિક સીલ પ્રાપ્ત કરવાની ક્ષમતા તાપમાનની ચરમસીમા, ભેજ અથવા રસાયણોના સંપર્કમાં કઠોર વાતાવરણમાં કાર્યરત એપ્લિકેશનો માટે સીએસઓપીને આદર્શ બનાવે છે, જે ઓટોમોટિવ ઇલેક્ટ્રોનિક્સ પેકેજિંગની મુખ્ય આવશ્યકતા છે.
સુસંગત "ગુલ-વિંગ" લીડ્સ સિરામિક પેકેજ અને પીસીબી વચ્ચે થર્મો-મિકેનિકલ તણાવને શોષી લેવા માટે બનાવવામાં આવી છે, સોલ્ડર સંયુક્ત થાકને અટકાવે છે અને હજારો તાપમાન ચક્ર દ્વારા લાંબા ગાળાની વિશ્વસનીયતાને સુનિશ્ચિત કરે છે.
એલ્યુમિના સિરામિક બોડી અસરકારક રીતે એકીકૃત સર્કિટથી પીસીબી સુધી ગરમીનું સંચાલન કરે છે, ચોકસાઇ એમ્પ્લીફાયર્સ અને વોલ્ટેજ સંદર્ભો જેવા થર્મલ સંવેદનશીલ ઘટકો માટે સ્થિર કામગીરીની ખાતરી આપે છે.
સીએસઓપી એ ઉચ્ચ પ્રદર્શન આઇસીએસની વિશાળ શ્રેણી માટે બહુમુખી પેકેજ છે:
અમારા સીએસઓપી પરિપક્વ મલ્ટિ-લેયર સિરામિક પ્રક્રિયા (એચટીસીસી) નો ઉપયોગ કરીને બનાવવામાં આવે છે. દરેક પેકેજ આપણા એક્ઝિક્યુટીંગ ધોરણોને પૂર્ણ કરે છે તેની ખાતરી કરવા માટે, દરેક લોટ પરિમાણીય ચકાસણી, પ્લેટિંગ જાડાઈના માપન અને હર્મેટિટીસ પરીક્ષણ સહિત સખત ગુણવત્તા નિયંત્રણમાંથી પસાર થાય છે.
Q1: પ્રમાણભૂત પ્લાસ્ટિક સોઇક પેકેજ પર સીએસઓપીનો મુખ્ય ફાયદો શું છે?
એ 1: પ્રાથમિક લાભ વિશ્વસનીયતા છે. સીએસઓપીને હર્મેટિકલી સીલ કરી શકાય છે, જે તેને ભેજ માટે અભેદ્ય બનાવે છે, જે પ્લાસ્ટિક પેકેજો માટે એક મોટી નિષ્ફળતા પદ્ધતિ છે. વધુમાં, સિરામિક બોડી ચ superior િયાતી થર્મલ કામગીરી પ્રદાન કરે છે. આ સીએસઓપીને કોઈપણ એપ્લિકેશન માટે પસંદગી બનાવે છે જ્યાં લાંબા ગાળાની વિશ્વસનીયતા મહત્વપૂર્ણ છે.
Q2: સોલ્ડરિંગ સીએસઓપી પેકેજો માટે શ્રેષ્ઠ પ્રયાસો શું છે?
એ 2: સીએસઓપીને સ્ટાન્ડર્ડ એસએમટી રિફ્લો સોલ્ડરિંગ પ્રક્રિયાઓનો ઉપયોગ કરીને એસેમ્બલ કરવું જોઈએ. સોલ્ડર પેસ્ટ ઉત્પાદક દ્વારા ભલામણ કરવામાં આવેલી નિયંત્રિત રિફ્લો પ્રોફાઇલનો ઉપયોગ કરવો મહત્વપૂર્ણ છે, જેથી વધુ પડતા થર્મલ તણાવને પેકેજને આધિન કર્યા વિના ઉચ્ચ-ગુણવત્તાવાળા સોલ્ડર સાંધાની ખાતરી કરવી. સોલ્ડર સંયુક્ત ગુણવત્તા પછીના રિફ્લોને ચકાસવા માટે વિઝ્યુઅલ અથવા સ્વચાલિત opt પ્ટિકલ નિરીક્ષણ (એઓઆઈ) નો ઉપયોગ કરવો જોઈએ.
Q3: શું અન્ય પિન ગણતરીઓ અને શરીરના કદ ઉપલબ્ધ છે?
એ 3: હા. અમે એસ.ઓ.પી. શૈલીમાં સિરામિક પેકેજોના વિશાળ કુટુંબની ઓફર કરીએ છીએ, જેમાં પિન ગણતરી 4 થી 56 અને શરીરની વિવિધ પહોળાઈ અને લીડ પિચ છે. અમે તમારી વિશિષ્ટ આવશ્યકતાઓને પૂર્ણ કરવા માટે કસ્ટમ ફૂટપ્રિન્ટ્સ પણ વિકસાવી શકીએ છીએ.
